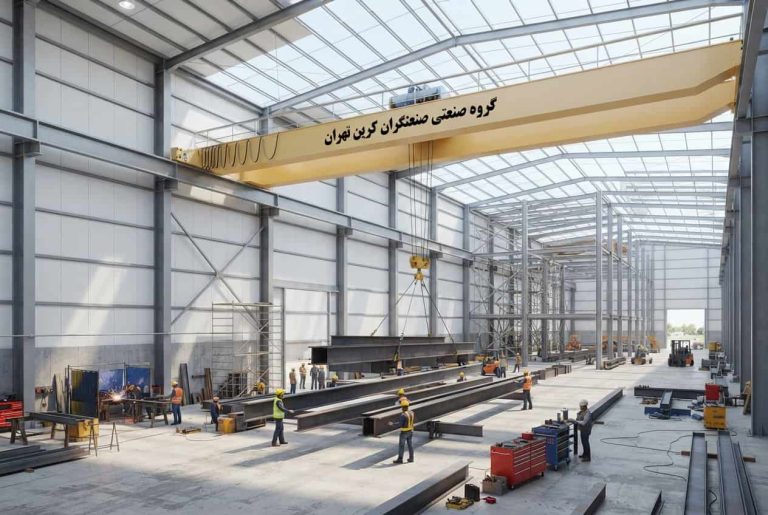

تصمیم برای [ساخت سوله] و خرید تجهیزات جابجایی بار مانند [جرثقیل سقفی]، یکی از حساسترین مراحل راهاندازی یا توسعه یک واحد صنعتی است. ناهماهنگی میان سازنده اسکلت فلزی و شرکت طراح جرثقیل، به طور معمول ضررهای مالی سنگینی به همراه دارد. در این مقاله تخصصی از گروه صنعتی صنعتگران کرین تهران، به بررسی دقیق ساختار سوله، انواع آن و اصول فنی نصب ریل جرثقیل میپردازیم تا مسیر تصمیمگیری برای شما شفاف شود.
سوله چیست و چه کاربردهایی در صنایع دارد؟
سوله به سازههای فلزی با سقف شیبدار گفته میشود که بر اساس محاسبات مهندسی دقیق طراحی و تولید میشوند. این سازهها به دلیل پوشش دهانههای بزرگ بدون نیاز به ستونهای واسط، بهترین گزینه برای سالنهای تولیدی، انبارها، آشیانه هواپیما، تعمیرگاههای بزرگ، مرغداریها و سالنهای ورزشی هستند.
فاکتور اصلی در تعیین [قیمت سوله]، کاربری سالن و بارهای وارده بر آن است. در طراحی سوله صنعتی، وزن اسکلت فلزی بر اساس متغیرهایی نظیر سرعت وزش باد منطقه، بیشترین میزان بارش برف سالانه، ارتفاع ستونها، عرض دهانه و از همه مهمتر، وزن و ظرفیت دینامیکی جرثقیل سقفی کارگاهی محاسبه میشود.
اجزای اصلی به کار رفته در اسکلت سوله فلزی
برای درک بهتر فرآیند ساخت، شناخت قطعات تشکیلدهنده سازه اهمیت بالایی دارد. هر کدام از این بخشها مسولیت انتقال بخشی از بارهای مرده و زنده را به زمین بر عهده دارند:
- ستون (Column): اصلیترین بخش باربر سازه که به طور معمول از تیرورقهای ضخیم ساخته میشود تا وزن سوله و ضربات جرثقیل را تحمل کند.
- رفتر یا فریم (Rafter): تیرهای شیبداری که سقف سوله را تشکیل میدهند و بار برف و باد را به ستونها منتقل میکنند.
- ستون وال پست (Wall Post): ستونهای فرعی در ابتدا و انتهای سالن که مهارکننده دیوارها در برابر نیروی باد هستند.
- استرات (Strut): اجزای متصلکننده قابهای سوله به یکدیگر که وظیفه پایداری طولی سازه را بر عهده دارند.
- پرلین یا لاپه (Purlin): تیرهای فرعی سقف که پوشش نهایی سقف (ساندویچ پانل یا ورق گالوانیزه) روی آنها قرار میگیرد.
- تیر کرین (Crane Runway Beam): تیرهای طولی که ریل حرکت جرثقیل روی آنها نصب میشود. طراحی این بخش نیاز به دقت بسیار بالا دارد.
- بادبند و سگراد (Bracing & Sag Rod): میلگردها و نبشیهایی که برای مهار نیروهای جانبی زلزله و باد به کار میروند.
انواع سوله صنعتی از نظر وزن و روش ساخت
تقسیمبندی سازهها نقش تعیینکنندهای در بودجه نهایی پروژه دارد. سولهها به طور عمومی به دو دسته اصلی تقسیم میشوند:
۱. سوله سبک (خرپایی)
این نوع سازه با استفاده از لولهها و پروفیلهای صنعتی قوطی شکل ساخته میشود. به دلیل طراحی هندسی خاص (خرپای دو بعدی و سه بعدی)، وزن آهنآلات مصرفی بسیار کاهش مییابد و قیمت تمامشده ارزانتر است. از این سازهها برای سردخانهها، دامداریها و سالنهای بدون جرثقیل یا با جرثقیلهای تناژ پایین (زیر ۳ تن) استفاده میشود.
۲. سوله سنگین (تیرورقی)
سولههای تیرورقی سنتیترین و مطمئنترین نوع سازه برای کارخانجات بزرگ هستند. در این روش، ورقهای فولادی متناسب با بارگذاری در کارخانه برش خورده و به صورت مقاطع I-Shape یا H-Shape جوشکاری میشوند. این روش بهترین گزینه برای نصب جرثقیلهای سقفی سنگین (از ۵ تن تا بیش از ۵۰ تن) در شهرهای صنعتی نظیر اراک و اصفهان است.
جدول مقایسه سوله سبک خرپایی و سوله سنگین تیرورقی
| معیار سنجش | سوله سبک خرپایی | سوله سنگین تیرورقی |
|---|---|---|
| قابلیت نصب جرثقیل سنگین | نامناسب (یا بسیار محدود) | بسیار عالی و استاندارد |
| میزان مصرف فولاد | بهینه و کموزن | بالا |
| سرعت ساخت و مونتاژ | سریع | متوسط |
| مقاومت در برابر بارهای باد و زلزله | بر اساس محاسبات هندسی مناسب | فوقالعاده بالا به دلیل صلبیت سازه |
چرا طراحی جرثقیل سقفی باید همزمان با سوله انجام شود؟
بسیاری از خریداران ابتدا اقدام به ساخت سوله با یک سازنده محلی میکنند و پس از پایان کار، به سراغ خرید جرثقیل میروند. این بدترین سناریوی ممکن است. چرا؟ زیرا جرثقیل در حین حرکت و ترمزگیری، بارهای جانبی و ضربهای شدیدی به ستونها وارد میکند.
اگر ستون سوله برای این نیروها پیشبینی نشده باشد، سازه دچار پیچش و لرزش شدید میشود. در این حالت، شما مجبور به تقویت ستونها با ورقهای تقویتی و اتصالات سنگین خواهید شد که هزینهای به مراتب بیشتر از طراحی اولیه استاندارد (standard) روی دست شما میگذارد. ما در صنعتگران کرین با تلفیق این دو دانش، طراحی بهینه سازه را از همان ابتدا تضمین میکنیم.
مراحل گام به گام طراحی، ساخت و نصب سوله
یک پروژه ساخت صنعتی موفق باید مراحل زیر را به دقت طی کند:
- طراحی مهندسی و شاپ دراوینگ: دریافت اطلاعات زمین، کاربری و تناژ جرثقیل مورد نیاز جهت شبیهسازی در نرمافزارهای مهندسی.
- اجرای فونداسیون (پی): خاکبرداری، آرماتوربندی و بولتگذاری دقیق با استفاده از دوربینهای نقشهبرداری جهت جلوگیری از انحراف ستونها.
- ساخت قطعات در کارخانه: برشکاری، مونتاژ، جوشکاری تخصصی زیر پودری و در نهایت تمیزکاری و رنگآمیزی اپوکسی اسکلت فلزی.
- حمل و نصب اسکلت: انتقال قطعات به محل پروژه و برپایی ستونها و رفترها به وسیله جرثقیلهای کارگاهی سنگین و بستن پیچ و مهرههای پرمقاومت.
- نصب تیر کرین و ریلگذاری: تراز کردن دقیق تیرهای نگهدارنده ریل جرثقیل جهت کارکرد بدون لرزش دستگاه.
سوالات متداول کارفرمایان (FAQ)
۱. آیا میتوان روی سولههای سبک خرپایی جرثقیل سقفی نصب کرد؟
به طور معمول خیر. سولههای خرپایی برای تحمل بارهای متمرکز سنگین طراحی نمیشوند. با این حال، برای بارهای سبک (زیر ۲ تن) میتوان با اضافه کردن ستونهای مستقل یا استفاده از جرثقیلهای دروازهای کوچک اقدام کرد.
۲. تفاوت قیمت ساخت سوله فلزی با بتنی در چیست؟
اگرچه هزینه اولیه ساخت فونداسیون بتنی ممکن است در برخی ماهها کمتر به نظر برسد، اما سرعت نصب بسیار سریعتر اسکلت فلزی و ارزش اسقاطی بالای آهنآلات در پایان کار، سولههای فلزی پیچ و مهرهای را دارای صرفه اقتصادی بیشتری میکند.
۳. مدت زمان طراحی تا تحویل کامل سوله چقدر است؟
بسته به شلوغی خط تولید کارخانه و ابعاد دهانه سالن، فرآیند طراحی، ساخت قطعات اسکلت فلزی و نصب نهایی در محل پروژه به طور معمول بین ۴۵ تا ۹۰ روز کاری زمان نیاز دارد.
جمعبندی و گام بعدی شما
یک تصمیم نادرست در مرحله فونداسیون یا نادیده گرفتن استانداردهای ساخت تیر کرین میتواند کارایی کل کارخانه شما را تحت تاثیر قرار دهد. در گروه صنعتی صنعتگران کرین تهران، ما با ارائه مشاورههای مهندسی دقیق و محاسبه همزمان بارهای مرده اسکلت فلزی و بارهای دینامیکی جرثقیل سقفی، از هدررفت بودجه شما جلوگیری میکنیم.
